Der Umbau von Bosch KF428 für den Amateurfunk
Hier gibt es ein paar Bilder den Schaltplan und die Firmware meines
Bosch KF 428 Umbaus.
Ich habe eine Firmware für das Bosch KF 428 auf Basis eines ATMega32 entwickelt. Diese hat vorerst mal folgende Features:
- Einstellbare Ablage von 0,1 bis 10 Mhz
- 15 Speicherbare Kanäle mit Namen
- Scan Funktion (Gesamter Bereich, Speicher, von/bis)
- Scanstop oder Scanpause einstellbar
- Rogerbeep
- Sendeleistung einstellbar 2w/10w
- Hubabsenkung einstellbar
- Squelch (über das Menü einstellbar)
- Hilfsprogramm zum PLL Abgleich
- Hilfsprogramm um den Rastbereich der PLL zu messen
- Einstellbarer Menütimeout
- Factoryreset Funktion
- Einstellbares Kanaraster
- DTMF-Töne senden
- 1750Hz Ton senden
Das Gerät wird mit zwei Tastern, einem Dreh-Encoder und einem Poti für die Lautstärkeregelung bedient. Als Display dient ein 2X16 LCD. Und das Ganze passt sogar in das Gerät.
Wie alles angefangen hat:
Version 1:

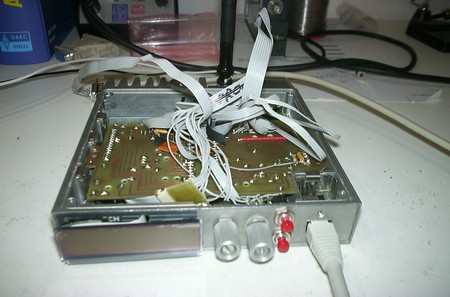

Version 2
Das neueste Gerät:
Und hier die eingebauten Filter
Der Schaltplan:
